उत्पाद अवलोकन

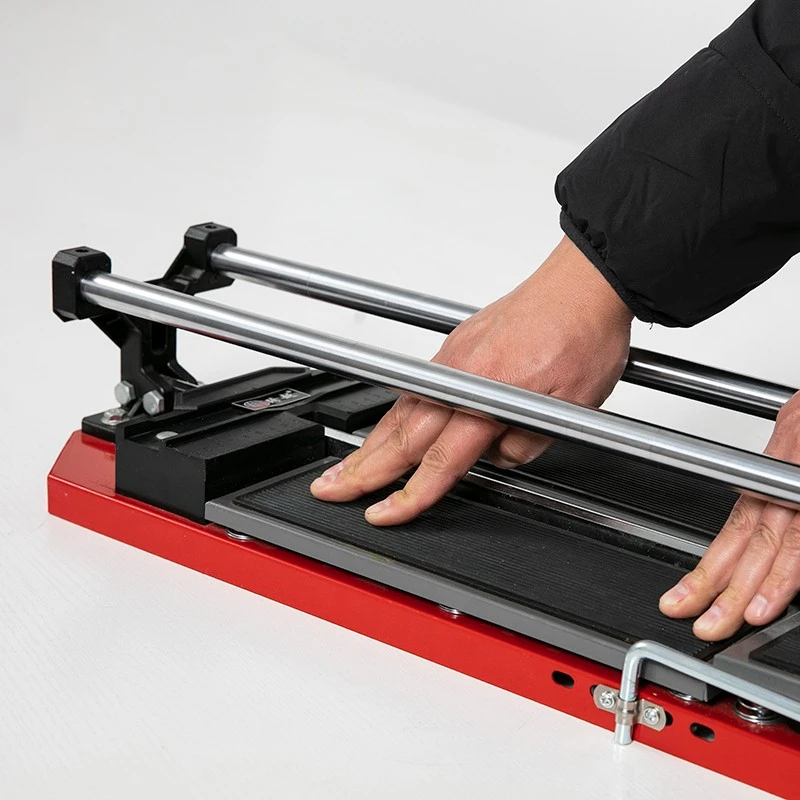

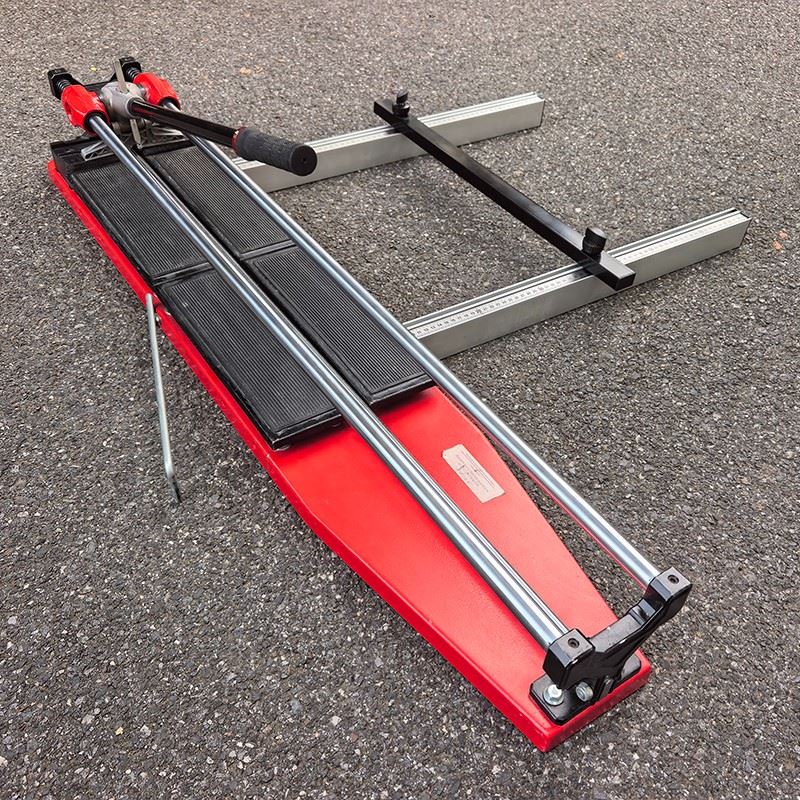

डबल रेल के साथ मैनुअल टाइल कटरसटीक, गैर-संचालित सिरेमिक और चीनी मिट्टी के काटने के लिए स्कोरिंग व्हील का मार्गदर्शन करने के लिए ट्विन स्टील ट्रैक का उपयोग करने वाला एक स्कोर {{0} और {{1} स्नैप हैंड टूल है।
उत्पाद अवलोकन
| नमूना | 900 मिमी | 1100 मिमी | 1300 मिमी |
|---|---|---|---|
| अधिकतम. कतरन लंबाई | 900 मिमी | 1100 मिमी | 1300 मिमी |
| मोटाई सीमा काटना | 4-20 मिमी | 4-20 मिमी | 4-20 मिमी |
| बेसबोर्ड का आकार | 1150 × 220 मिमी | 1300 × 220 मिमी | 1500 × 220 मिमी |
| गाइड रेल व्यास | Ø20 मिमी | Ø20 मिमी | Ø20 मिमी |
| स्लाइडर ब्लॉक की लंबाई | 90 मिमी | 90 मिमी | 90 मिमी |
| स्कोरिंग हैंडल व्यास | Ø22 मिमी | Ø22 मिमी | Ø22 मिमी |
| स्कोरिंग हैंडल की लंबाई | 500 मिमी | 500 मिमी | 500 मिमी |
| वसंत मात्रा | 24 पीसी | 36 पीसी | 48 पीसी |
| पार्श्व शासक | 2 पीसी | 2 पीसी | 2 पीसी |
| साइड एक्सटेंशन | 1 पीसी | 1 पीसी | 1 पीसी |
| पैकिंग का आकार | 114 × 22 × 18 सेमी | 129 × 22 × 18 सेमी | 145 × 22 × 18 सेमी |
संरचनात्मक एवं इंजीनियरिंग लाभ
- इंटीग्रेटेड डुअल-रेल आर्किटेक्चर
उच्च {{0}कठोरता वाले ट्विन ट्रैक पार्श्व खेल को प्रतिबंधित करते हैं, भारी ड्यूटी टाइल स्कोरिंग ऑपरेशन के दौरान रैखिक संरेखण बनाए रखते हैं।
- औद्योगिक डाई-कास्ट फ्रेमवर्क
JIS ADC12 संरचनात्मक घटक निरंतर यांत्रिक भार के तहत तनाव फ्रैक्चर और थ्रेड स्ट्रिपिंग का विरोध करते हैं।
- उच्च -कार्बन थर्मल हार्डनिंग
मालिकाना ताप उपचार से रॉकवेल की कठोरता बढ़ जाती है, जिससे सतह की खरोंच और रेल विरूपण को रोका जा सकता है।

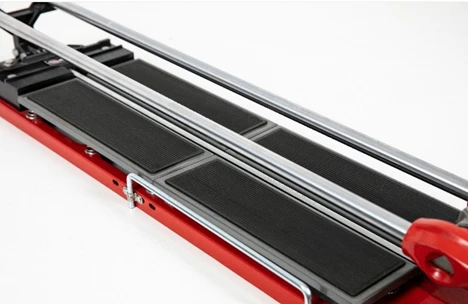

- कंपन-डम्पनिंग स्प्रिंग बेड
मल्टी{{0}स्प्रिंग सस्पेंशन सिस्टम प्रभाव ऊर्जा को अवशोषित करता है, नाजुक चीनी मिट्टी के ग्लेज़ में सूक्ष्म -दरारों को कम करता है।
- विस्तारित यांत्रिक लाभ लीवर
लम्बी स्टील हैंडल ज्यामिति स्वच्छ स्कोर निष्पादित करने के लिए आवश्यक भौतिक बल को कम कर देती है।
गुणवत्ता नियंत्रण
| परीक्षण वस्तु | क्यूसी मानक और डेटा | गुणवत्ता लाभ |
|---|---|---|
| रेल कठोरता | रॉकवेल परीक्षण 62 एचआरसी की पुष्टि करता है | रेल विरूपण और सतह स्कोरिंग को रोकता है |
| संरचनात्मक तनाव | JIS ADC12 मानकों के लिए विनाशकारी लोड परीक्षण | उच्च दबाव में संरचनात्मक दरार को रोकता है |
| थकान को संभालें | 500 मिमी लीवर पर चक्रीय भार परीक्षण | तनाव के तहत दीर्घकालिक संरचनात्मक अखंडता सुनिश्चित करता है |
| बिस्तर संरेखण | 1150 मिमी बिस्तर पर लेजर रैखिकता जांच | असमान सतह से काटने के विचलन को समाप्त करता है |
| निलंबन प्रणाली | 24-स्प्रिंग प्लेटों पर समान दबाव परीक्षण | स्वच्छ ब्रेक के लिए संतुलित बल वितरण सुनिश्चित करता है |
OEM/ODM और अनुकूलन क्षमताएं
- विशेष ब्रांडिंग एकीकरण
स्टैम्पिंग, लेज़र {{0}नक़्क़ाशी, और पाउडर {{1}कोटिंग प्रक्रियाएँ धातु घटकों पर निजी लेबल लोगो का समर्थन करती हैं।
- कस्टम रेल ज्यामिति
उत्पादन लाइनें ग्राहक विनिर्देश के अनुसार रेल व्यास और दीवार की मोटाई को निर्देशित करने के लिए परिवर्तन का समर्थन करती हैं।
- अनुरूपित स्प्रिंग K-फ़ैक्टर
स्प्रिंग सस्पेंशन दरों को विशिष्ट टाइल घनत्व और मोटाई को लक्षित करने के लिए कैलिब्रेट किया जा सकता है।
- वैकल्पिक स्केल स्नातक
मापन पट्टियों को क्षेत्र-विशिष्ट मीट्रिक, शाही या विशेष टाइल-ग्रिड लेआउट के साथ उकेरा जा सकता है।
फ़ैक्टरी क्षमता और लीड टाइम्स
✔ प्रोडक्शन ट्रैक तक उपज देते हैं45,000थोक ऑर्डर के लिए मासिक रूप से मैनुअल टाइल कटर इकाइयाँ।
✔ पहली बार OEM या ODM कॉन्फ़िगरेशन बनाए रखें35 से 45 दिनविनिर्माण समयरेखा.
✔ पहले से कॉन्फ़िगर की गई टूलींग और स्टैम्पिंग डाई बाद के उत्पादन चक्रों को छोटा कर देती है25-30 दिन.
✔ स्वचालितसीएनसी मशीनिंग सेलअचानक मांग में बढ़ोतरी को पूरा करने के लिए भागों के उत्पादन को तेजी से बढ़ाना।
अनुपालन एवं प्रमाणन
| विनियमन/मानक | प्रमाणन का दायरा | उत्पाद-विशिष्ट अनुपालन लाभ |
|---|---|---|
| ✔ आईएसओ 9001:2015 | गुणवत्ता प्रबंधन प्रणाली | सुसंगत रेल संरेखण और वेल्डिंग सहनशीलता बनाए रखता है |
| ✔ EU RoHS निर्देश | कोटिंग्स की रासायनिक संरचना | खतरनाक पदार्थ प्रतिबंधों के अनुपालन की पुष्टि करता है |
| ✔ JIS ADC12 मानक | डाई-कास्ट एल्युमीनियम सामग्री विशिष्टता | संरचनात्मक मजबूती और तन्यता प्रदर्शन की पुष्टि करता है |
| ✔ एन आईएसओ 12100:2010 | यांत्रिक जोखिम मूल्यांकन | हैंडल और ब्रेकिंग सिस्टम में परिचालन जोखिम को कम करता है |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या स्कोरिंग व्हील को बदला जा सकता है, और कटिंग हेड के साथ कौन से आकार संगत हैं?
उत्तर: हां, कटिंग हेड त्वरित, नियमित प्रतिस्थापन के लिए मानक 22 मिमी टंगस्टन कार्बाइड स्कोरिंग पहियों को स्वीकार करता है।
प्रश्न: फ़ैक्टरी यह कैसे सुनिश्चित करती है कि समुद्री माल परिवहन के दौरान जुड़वां गाइड रेल समानांतर रहें?
उत्तर: कस्टम मोल्डेड फोम आवेषण संरचनात्मक स्थानांतरण को रोकने के लिए प्रबलित पांच {{0}प्लाई नालीदार डिब्बों के अंदर रेल को सुरक्षित करते हैं।
प्रश्न: इन टाइल कटरों के थोक कंटेनर शिपमेंट के लिए मानक पैकेजिंग कॉन्फ़िगरेशन क्या है?
उ: इकाइयों को व्यक्तिगत रूप से पैक किया जाता है, फिर फ्यूमिगेट पैलेट पर रखा जाता है और नमी प्रतिरोधी खिंचाव फिल्म में लपेटा जाता है।
प्रश्न: क्या स्प्रिंग प्लेट और ब्रेकर फीट जैसे प्रतिस्थापन हिस्से अलग-अलग फ़ैक्टरी ऑर्डर के लिए उपलब्ध हैं?
उत्तर: हां, हम चल रहे रखरखाव और मरम्मत की जरूरतों को पूरा करने के लिए थोक ऑर्डर के साथ-साथ पहनने वाले हिस्सों के बैच की आपूर्ति करते हैं।
